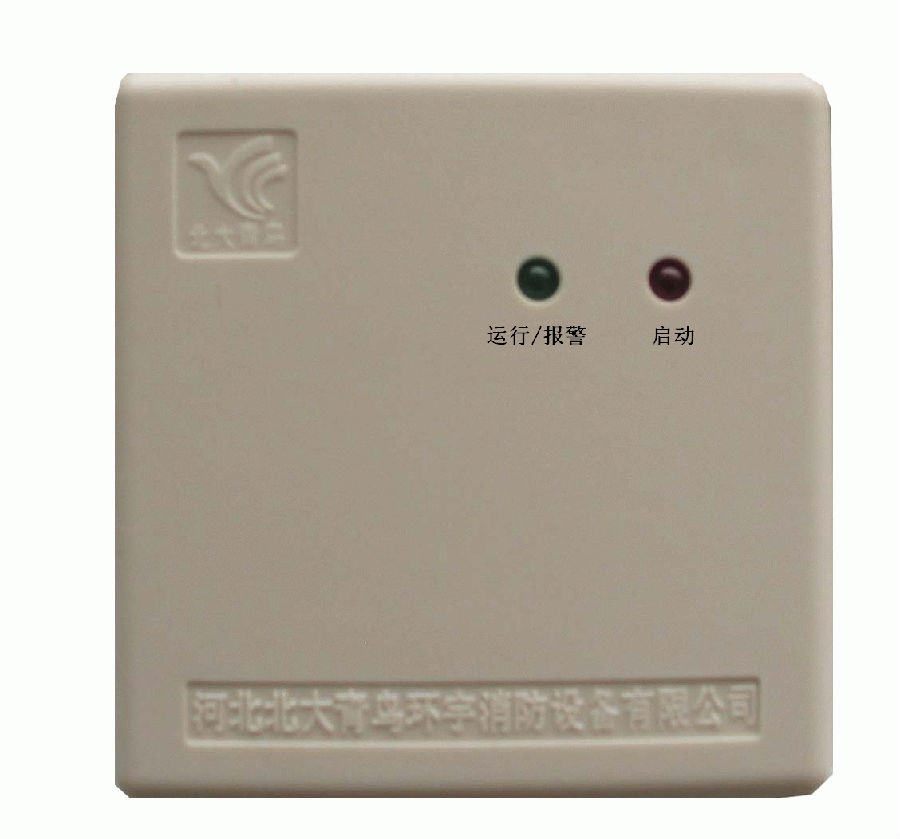

设备外形:
功能特点:
l 内置微处理器CPU;
l 采用SMT表面贴装工艺;
l 电子编码方式。可通过专用电子编码器编址。
l 二总线,无极性。功耗低,-远传输距离1500m。导线截面积为1.0-1.5mm2,施工简便、费用低廉;
l 插拔式结构,可像安装探测器一样先将底座安装在墙上,易于施工、维护。
技术指标:
内容 | 技术参数 |
工作电压 | DC 19-28V 控制器提供,调制型 |
工作温度 | -10…+50℃ |
贮存温度 | -20…+50℃ |
相对湿度 | ≤95%(40±2℃) |
监视电流 | ≤0.3mA (24V) |
报警电流 | ≤3mA (24V) |
确认灯 | 监视状态瞬时微亮,报警常亮(红色) 设备动作后确认灯常亮(红色); |
输出触点负载 | DC30V/2A |
外形尺寸 | 85mm长 × 85mm宽 × 42mm高 |
线 制 | 二总线,无极性 |
GB16806-2006《消防联动控制系统》 |
安装与接线:
l 编址型输出模块,安装于现场;
l JBF-3141(JBF-141F-N) 输出模块采用明装方式。步骤如下:
Ø 在安装位置将模块盒固定(使用M4螺钉),安装孔距为65mm;
Ø 探测总线采用2×1.0-1.5mm2导线;
Ø 将总线L1、L2端接在端子上,接线无极性;
Ø 可输出一组常开触点或常闭触点;
l 使用专用的编码写入器来设定地址码1-200;
l 输出模块具有信号应答输入端,当被控设备动作后被控设备上的常开触点(无源)闭合,由输出模块通过两总线将动作应答信号传送回控制器;
应用图例:
启动有无源回答的现场设备时,接线示意图如下:
注意事项:
l JBF-3141(JBF-141F-N)输入/输出控制模块触点不能直接切换强电信号,如果需要切换强电,应通过增加DC.24V中间继电器实现;
l 使用中无论是否需要设备应答,都应在信号回答端(AS+、AS—)并联10kΩ电阻,否则输出模块无法正常工作;
