JBF-131F-N编码型信号输入模块

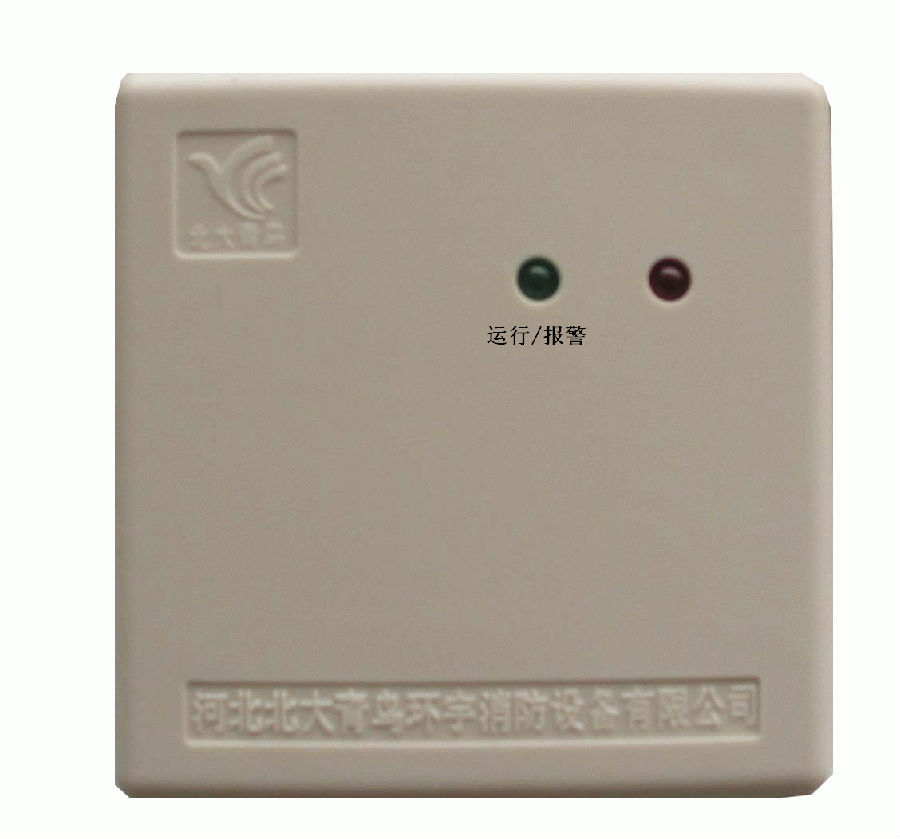

设备外形:
功能特点:
l 内置微处理器CPU;
l 采用SMT表面贴装工艺;
l 稳定性高,抗干扰能力强;
l 可以接收被监视设备动作后提供的常开无源触点信号,输入模块报警时确认灯常亮;
l 电子编码方式。可通过专用电子编码器编址;
l 二总线,无极性。功耗低,-远传输距离1500m。导线截面积为1.0-1.5mm2;
l 插拔式结构,可像安装探测器一样先将底座安装在墙上,便于施工、维护;
l 具有断线监控功能。
技术指标:
内容 | 技术参数 |
工作电压 | DC 19-28V 控制器提供,调制型 |
工作温度 | -10…+50℃ |
贮存温度 | -20…+50℃ |
相对湿度 | ≤95%(40±2℃) |
监视电流 | ≤0.3mA(24V) |
报警电流 | ≤3mA(24V) |
确认灯 | 监视状态瞬时微亮,报警常亮(红色) |
外形尺寸 | 85mm长 × 85mm 宽× 42mm高 |
线 制 | 二总线,无极性 |
执行标准 | GB16806-2006《消防联动控制系统》 |
安装与接线:
JBF-131F-N输入模块采用明装方式,步骤如下:
l 在安装位置将模块盒固定(使用M4螺钉),安装孔距为65mm。
l 将端子2(3)、4(5)接在控制器总线L1、L2上。
l 探测总线采用2×1.0-1.5mm2导线;
l 使用专用的编码器设定地址码(1-200);
l 将所监视设备的常开触点连接在AS+(9)、AS-(10) 端子上,并且必须在监视设备的动合端并联10kΩ终端电阻,否则输入模块的地址无法登记上线。
l 接线端子示意:
JBF-131F-N与消防设备联接示意图例:
L1、L2 :接两总线,无极性;
AS- 、AS+:接回答(无源触点),连接在AS- 和AS+上的监视设备的动合端必须并联10kΩ终端电阻;
终端电阻只有压接在被监视设备一侧才会起到线路检测的功能;
