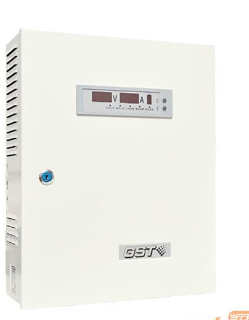

GST-DY-600H智能电源箱是一种DC24V大容量电源输出设备，在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流220V作为主电源，同时内置DC24V/10Ah密封铅酸电池作为备用电源。该电源箱具有以下特点：

　　1.主、备电源无缝切换；

　　2.精确的充放电管理；

　　3.主电长期过流保护，自恢复；

　　4.备电过放保护后零泄漏电流；

　　5.备电短路保护、反接保护；

　　6.输出短路保护；

　　7.清晰的工状态指示和输出电压、电流指示；

　　8.完善的故障告警功能，具有主电故障、备电故障和输出故障声光指示。

二、GST-DY-200H智能电源箱参数

　　1）额定输出容量：DC24V/6A

　　（2）使用环境：

　　温度：0℃～＋40℃

　　相对湿度≤95％，不结露

　　（3）电源：主电为AC220V，内装DC24V 10Ah密封铅酸电池作备电

　　（4）外形尺寸：

　　318mm×117mm×400mm

三、GST-DY-200H智能电源箱安装与布线

　　GST-DY-200H智能电源箱外形示意图如图：

尺寸

　　本电源箱采用壁挂式结构安装，其接线板对外接线端子示意图如图：

端子

　　其中：

　　L、N、标：交流220V电源端子(标为机壳保护地线端子)

　　输出1、输出2、输出3：DC24V输出端子，电源内部并联。

　　布线要求：DC24V电源输出线采用耐火BV线，截面积≥4.0mm2（坚井内干线）或截面积≥2.5mm2（平面支线）；其它线路可采用耐火RVS双绞线，截面积≥1.0mm2。
